CK KloakAnalyse

Funktioner

Alt hvad du behøver til TV-inspektion

KloakAnalyse frigiver din tid, så du kan bruge din specialistviden dér, hvor den gør en forskel.

Import af Dandas XML

Importér TV-inspektioner som XML-fil i DANVA Dandas-format. Understøtter version 2.6, 2.5.2, 2.4.6 og 2.3.1.

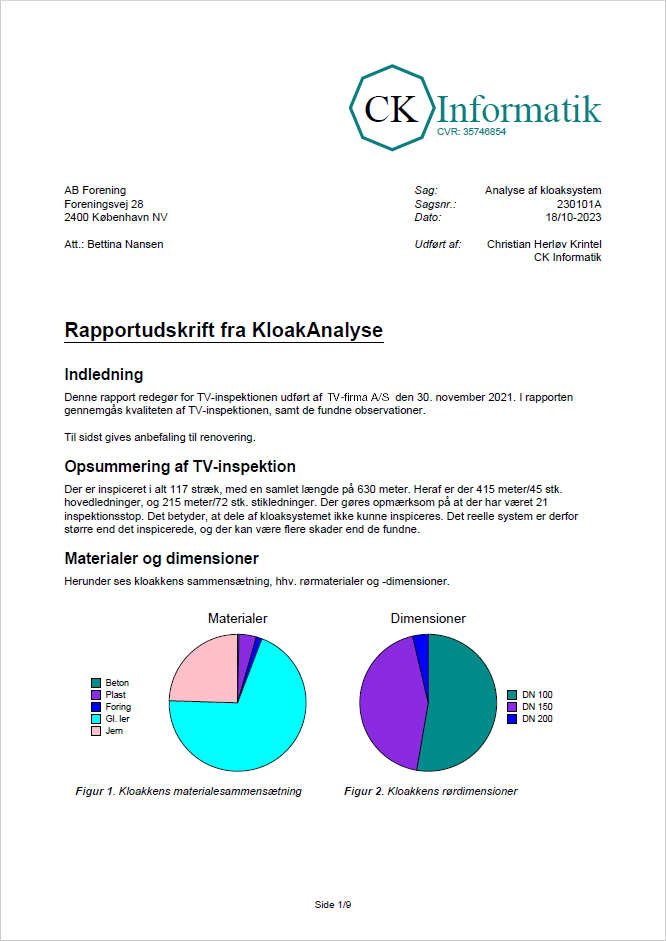

Automatisk rapport

Generér en letforståelig slutrapport direkte til kunden – inkl. diagrammer, sammentællinger og beskrivende tekster.

Kloakdiagram til CAD

Automatisk optegning af kloakdiagram med eksport til DXF-format. Åbn direkte i AutoCAD eller ethvert andet CAD-program.

FI-analyse & statistik

Sammentælling af observationstyper, materialer, dimensioner og FI. Hurtigt overblik over kloaksystemets tilstand.

Fotos i rapporten

Indsæt fotos med automatisk figurtekst – stationering, observationstype og operatørens bemærkninger.

Diagnostik & KS

Automatisk diagnostik. Overblik over inspektionsstop, uinspicerede grenrør og fejl i registreringer.

Firmastandarder

Opret egne firmastandarder, tilpas rapportlayout, afsnit, logo og skrifttyper – og del dem i virksomheden.

Cloud-licens

Netværkslicens i skyen. Licenser deles frit mellem medarbejdere – også uden for virksomhedens netværk.

Fra rådata til rapport

Rå TV-inspektionsdata bliver til professionelle rapporter

KloakAnalyse læser den uoverskuelige XML-fil og det tunge dataskema – og producerer automatisk en rapport din kunde forstår.

Rådata

→

Analyse

→

Rapport

BR1-BR2-24.xml

<TVInspektionGroup
  xmlns="http://www.danva.dk/xml/schemas/dandas/20140701">
  <TVInspektion Rapportnr="BR1-BR2-24">
    <Kundenavn>AB Vejle Syd</Kundenavn>
    <Sagsnavn>Vejlevej 8-12</Sagsnavn>
    <DatoUdfoert>2024-06-18T09:05:54</DatoUdfoert>
    <Entreprenoer>Kloak & Co. ApS</Entreprenoer>
    <Operatoer>HP</Operatoer>
    <Aarsag>Saneringsplanlægning</Aarsag>
    <FI>10.0</FI>
    <Startpunktnr>BR1</Startpunktnr>
    <Slutpunktnr>BR2</Slutpunktnr>
    <TVObsItems>
      <TVObs>
        <MaaltStationStart>0.0</MaaltStationStart>
        <TVObsKode>VA</TVObsKode>
        <LednDimension>700</LednDimension>
        <MaterialeKode>1</MaterialeKode>
        <TVBemaerk>Start i BR1</TVBemaerk>
      </TVObs>
      <TVObs>
        <MaaltStationStart>0.6</MaaltStationStart>
        <TVObsKode>OB</TVObsKode>
        <TVObsKlasse>3</TVObsKlasse>
        <Ur1>6</Ur1>
      </TVObs>
      <TVObs>
        <MaaltStationStart>2.2</MaaltStationStart>
        <TVObsKode>FS</TVObsKode>
        <TVObsKlasse>1</TVObsKlasse>
        <Type1>Å</Type1>
      </TVObs>
      <TVObs>
        <MaaltStationStart>2.2</MaaltStationStart>
        <TVObsKode>BE</TVObsKode>
        <TVObsKlasse>1</TVObsKlasse>
        <Ur1>0</Ur1><Ur2>12</Ur2>
        <Type1>U</Type1><Type2>S</Type2>
      </TVObs>
      <TVObs>
        <MaaltStationStart>13.2</MaaltStationStart>
        <TVObsKode>RB</TVObsKode>
        <TVObsKlasse>2</TVObsKlasse>
        <TVBemaerk>Ved PH.</TVBemaerk>
      </TVObs>
      <TVObs>
        <MaaltStationStart>30.9</MaaltStationStart>
        <TVObsKode>PH</TVObsKode>
        <TVObsKlasse>3</TVObsKlasse>
        <TVBemaerk>Lappet med beton?</TVBemaerk>
      </TVObs>
      <TVObs>
        <MaaltStationStart>44.7</MaaltStationStart>
        <TVObsKode>FS</TVObsKode>
        <TVObsKlasse>2</TVObsKlasse>
        <Type1>Å</Type1>
      </TVObs>
      <TVObs>
        <MaaltStationStart>47.2</MaaltStationStart>
        <TVObsKode>RB</TVObsKode>
        <TVObsKlasse>3</TVObsKlasse>
        <TVBemaerk>Ved PH.</TVBemaerk>
      </TVObs>
    </TVObsItems>
  </TVInspektion>
</TVInspektionGroup>

Tid	Materiale	Dim.	Station	Kl.	Kode	Kl.	Station
00:00:01	Beton	Ø700	0,0	—	VA	1	0,0
00:00:49			0,6		OB	3	0,6
00:01:25			2,2		FS	1	2,2
00:01:28			2,2		BE	1	2,2
00:01:44			2,2		IN	3	2,2
00:02:21			6,2		BE	1	6,2
00:02:44			10,4		OB	3	10,4
00:03:46			13,2		PH	1	13,2
00:03:56			13,2	—	RB	2	13,2
00:04:27			15,6		BE	1	15,6
00:05:56			27,8		PH	1	27,8
00:07:29			30,9	—	PH	3	30,9
00:08:17			41,8		FS	2	41,8
00:08:52			44,7		FS	2	44,7
00:09:47			47,2	—	RB	3	47,2

Analyserer TV-inspektion…

Resumé

TV-inspektionen er udført af Kloak & Co. ApS for AB Vejle Syd, Vejlevej, 18. juni 2024. Ledningen fra BR1 til BR2 er Ø700 mm beton og har et fysisk indeks på 10,0, hvilket indikerer kritisk tilstand med akut renoveringsbehov.

Materialefordeling

Tilstandsvurdering

Ledning	Lgd. (m)	Dim. (mm)	FI
BR1-BR2	47,2	700	10,0
BR2-BR3	38,4	500	8,4
BR3-BR4	52,1	700	6,1
BR4-BR5	29,8	400	5,3
BR5-BR6	61,3	600	4,7
BR6-BR7	44,6	500	2,1
BR7-BR8	33,9	300	1,4
BR8-BR9	57,2	400	0,8

Se det i praksis

Kom i gang på få minutter

Sådan importerer du en TV-inspektion ▼

Videotransskript

Hej, og velkommen til denne korte introvideo om CK KloakAnalyse.

Start med at klikke på Importer XML-filer. Vælg dine XML-filer og klik Åben. I panelet til venstre får du stamdata om inspektionen, og nedenunder får du kloakrørene listet – du kan sortere efter fysisk indeks og udvide de enkelte stræk.

De seks figurer giver overblik over kloaksystemets tilstand og opbygning. Det er hurtigt at se om systemet generelt er i dårlig tilstand ud fra fordelingen med højt fysisk indeks.

Med blot et par klik har du et godt overblik – klar til projektering.

Sådan beregner du et renoveringsforslag ▼

Videotransskript

Hej, i den her video viser jeg hvordan man regner et renoveringsforslag i KloakAnalyse.

Klik på "filtre" og aktiver beregning af saneret fysisk indeks. Indskriv de observationer du vil fjerne – fx "AF" for aflejringer i klasse 2-4. Adskil med semikolon og tilføj evt. belægninger på samme måde.

Tryk "gem og luk". Programmet beregner nu fysisk indeks på alle kloakrørene efter renoveringsforslaget. Se resultatet på den blå kurve og søjlerne.

Nu har du en forudsigelse på kloaksystemets tilstand efter renoveringsforslaget er gennemført.

Analyse

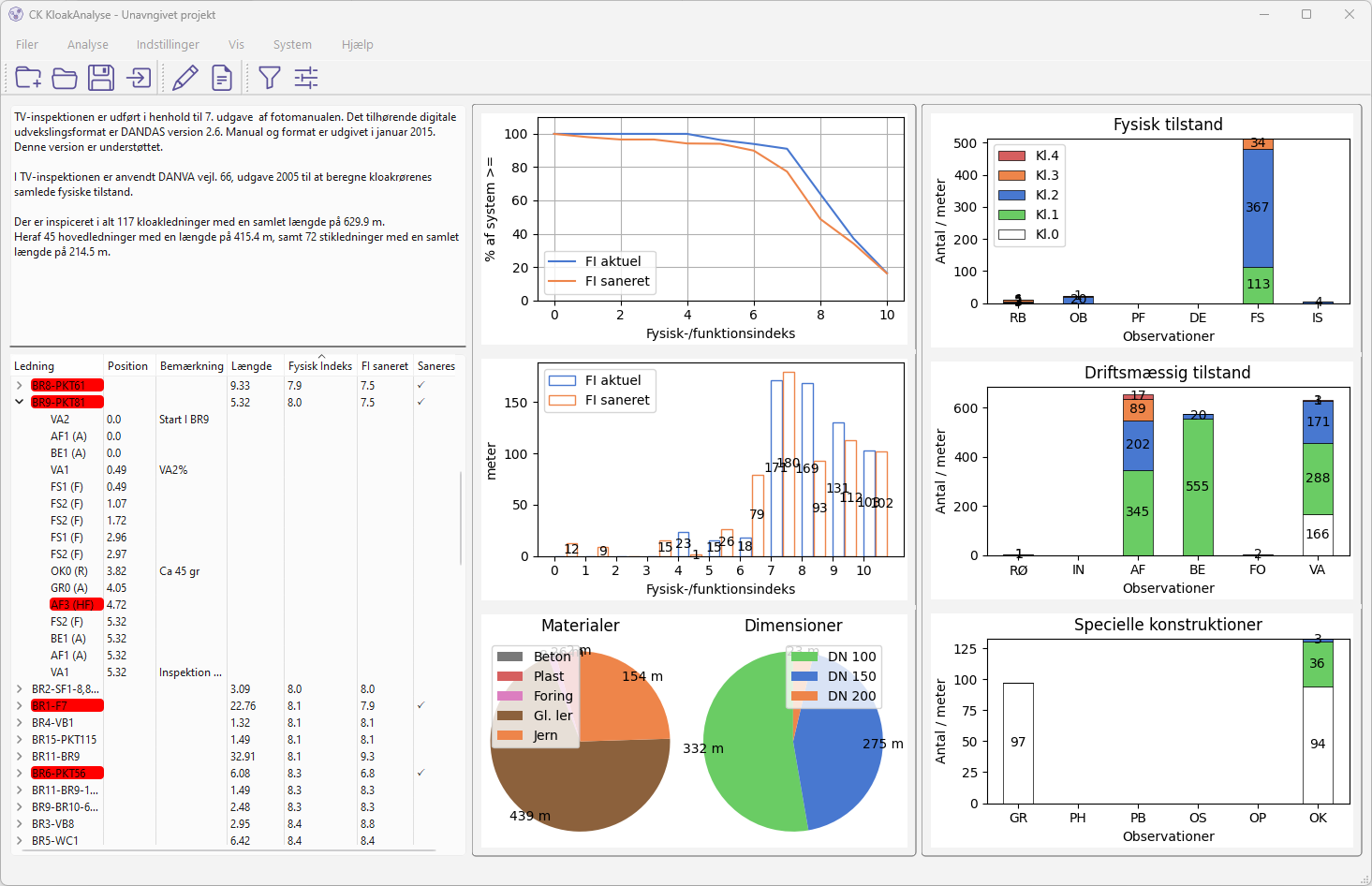

Hurtigt overblik over kloaksystemet

Importér TV-inspektionen og få straks beregnet den samlede længde af hoved- og stikledninger, inddelt i FI-intervaller.

Gennemse de enkelte kloakledninger med FI, observationer, stationering og klasse – alt på ét skærmbillede.

KloakAnalyse understøtter din projektering, men overtager den ikke. Brug din specialistviden dér, hvor den gør en forskel.

Rapportmodul

Automatiske rapporter klar til bygningsejer

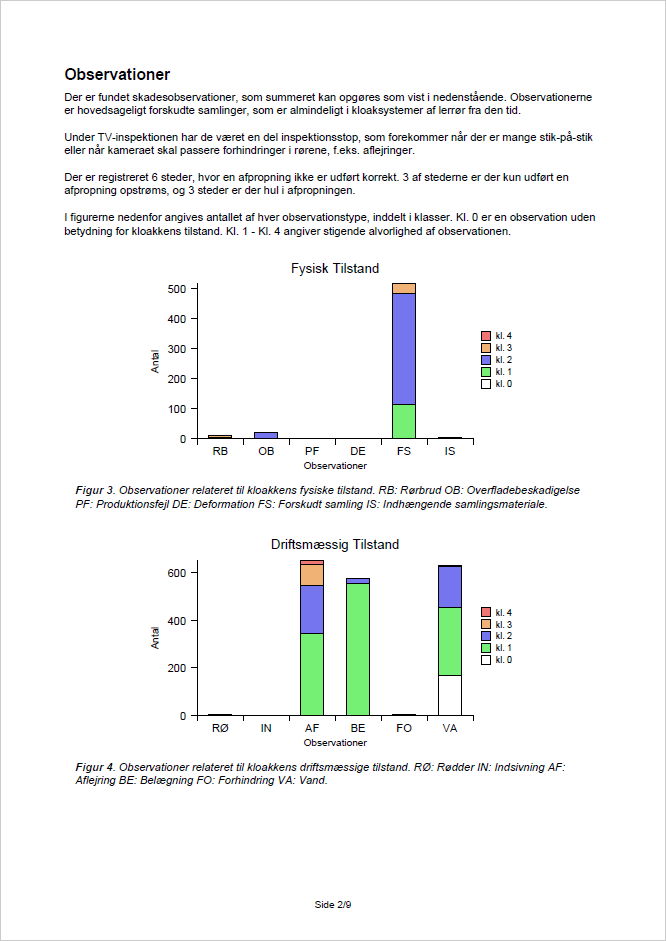

Rapportmodulet opretter automatisk diagrammer, der viser kloaksystemets sammensætning og tilstand – materialer, dimensioner og observationsfrekvens.

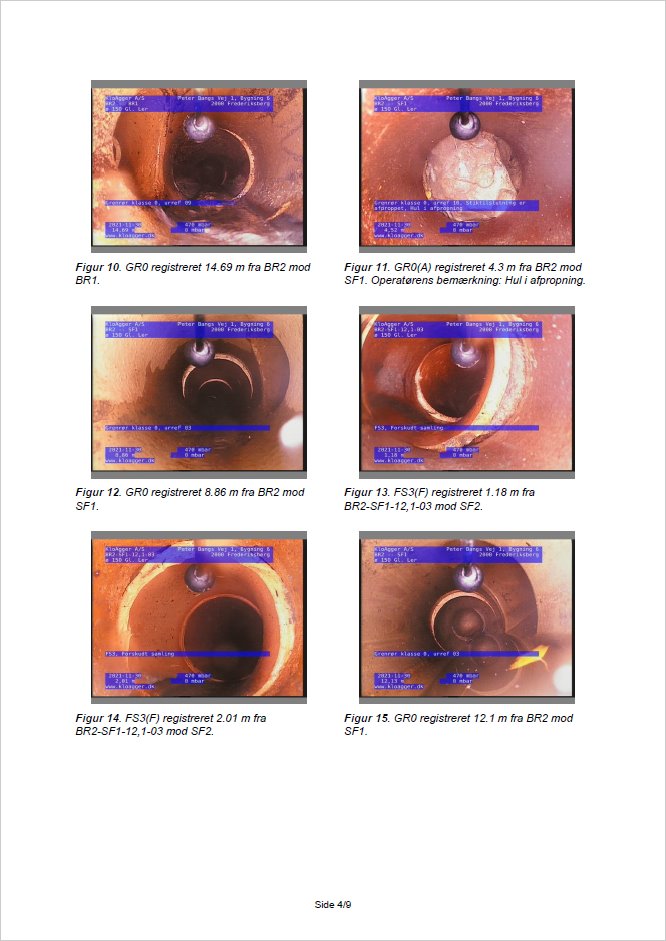

Fotos arrangeres automatisk i to kolonner med beskrivende figurtekst. Eksportér direkte til PDF eller til .docx til efterbehandling i Word.

Del firmaskabeloner og standardtekster med alle medarbejdere – ens udtryk, hurtigere arbejdsgang.

Smarte tekster

Rapporttekster der skriver sig selv

Indsæt smart-tekster og betingede blokke i din skabelon. Ved eksport erstattes alt automatisk med data fra den aktuelle inspektion.

KloakAnalyse – Rapportmodul

Skabelon

Rapport

Tegnemodul

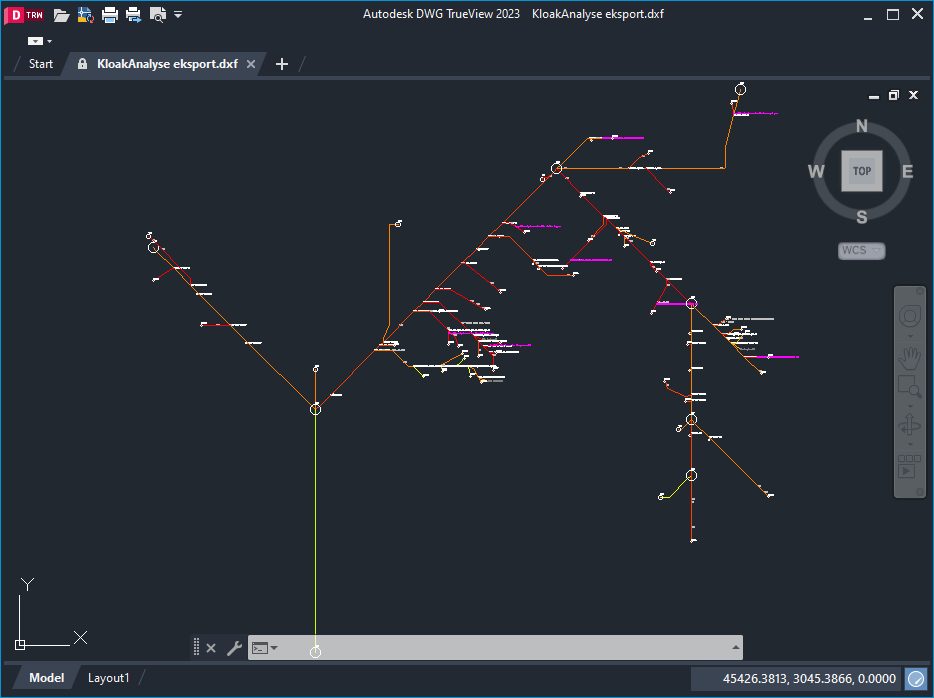

Kloakdiagram til CAD på sekunder

Opret et diagram af hele kloaksystemet på få sekunder. Eksporteres i DXF-format og åbnes direkte i AutoCAD eller ethvert andet CAD-program.

Kloakledningerne lægges automatisk i lag efter FI eller systemtype, med rør, knudepunkter, navne og observationer.

Uinspicerede stikledninger, afpropninger og inspektionsstop markeres med specielle signaturer, så du hurtigt ser, om hele systemet er dækket.

Priser

Enkel og gennemsigtig prissætning

KloakAnalyse med cloud-licens
Licenser deles frit i virksomheden
Forudbetales årligt
Opsiges til næste fornyelse
Løbende softwareopdateringer inkluderet
Teknisk support inkluderet

Ofte stillede spørgsmål

Har du spørgsmål?

Hvem kan have gavn af KloakAnalyse?+

Rådgivere der projekterer renoveringsopgaver inden for kloak, eller som i forbindelse med fagtilsyn skal kvalitetssikre nyanlæg.

TV-inspektionsfirmaer der ønsker at anvende KloakAnalyses diagnostik og tegnemodul som led i egen kvalitetssikring, eller som har egen projektafdeling til større renoveringsopgaver.

Hvad kræves der for at køre KloakAnalyse?+

En PC med Windows og en internetforbindelse til licensserveren.

Til efterbehandling af rapporten kræves Microsoft Word eller et tilsvarende program, der understøtter .docx – alternativt eksporteres direkte til PDF.

Log ind med brugernavn og adgangskode, som kan deles i virksomheden. Har virksomheden en statisk IP, kan licensserveren tilgås automatisk.

Hvilke Dandas-formater er understøttet?+

KloakAnalyse understøtter de mest anvendte Dandas-formater. Bed altid om XML-filer i den seneste understøttede version.

Dandas version	Fotomanual	Status
3.1.2	8. udgave (2017)	Ikke understøttet
2.6.0	7. udgave (2015)	✓ Understøttet
2.5.2	6. udgave (2012)	✓ Understøttet
2.4.6	6. udgave (2010)	✓ Understøttet
2.3.1	5. udgave (2008)	✓ Understøttet

Kan KloakAnalyse analysere inspektioner uden for Dandas-formatet?+

KloakAnalyse kan kun analysere TV-inspektioner udført i henhold til DANVAs Dandas-format og leveret som XML-fil.

Har du en Dandas-inspektion men mangler XML-filen, kan du kontakte TV-operatøren og bede om at få filen tilsendt.

Hvordan fungerer rapportmodulet – kan man selv skrive tekst?+

Rapportmodulet understøtter eksport til PDF og til .docx (Word).

Du kan tilføje egne tekster og afsnit. Standardrapporten indeholder allerede en række afsnit og tekster, som kan slås fra eller redigeres. Rapportmodulet tilbyder desuden variabler, der automatisk tilpasses den aktuelle TV-inspektion.

Virksomheden kan gemme egne standardtekster og afsnit, der deles blandt medarbejderne.

Kan man tilpasse layoutet i den færdige rapport?+

Ved PDF-eksport er der begrænsede muligheder: marginer og typografier kan tilpasses, og virksomhedens logo (SVG) kan indsættes.

Ved .docx-eksport kan rapportens layout og indhold tilpasses fuldt ud til virksomhedens grafiske udtryk. Skabelonen deles i virksomheden og kan efterbehandles i Word.
